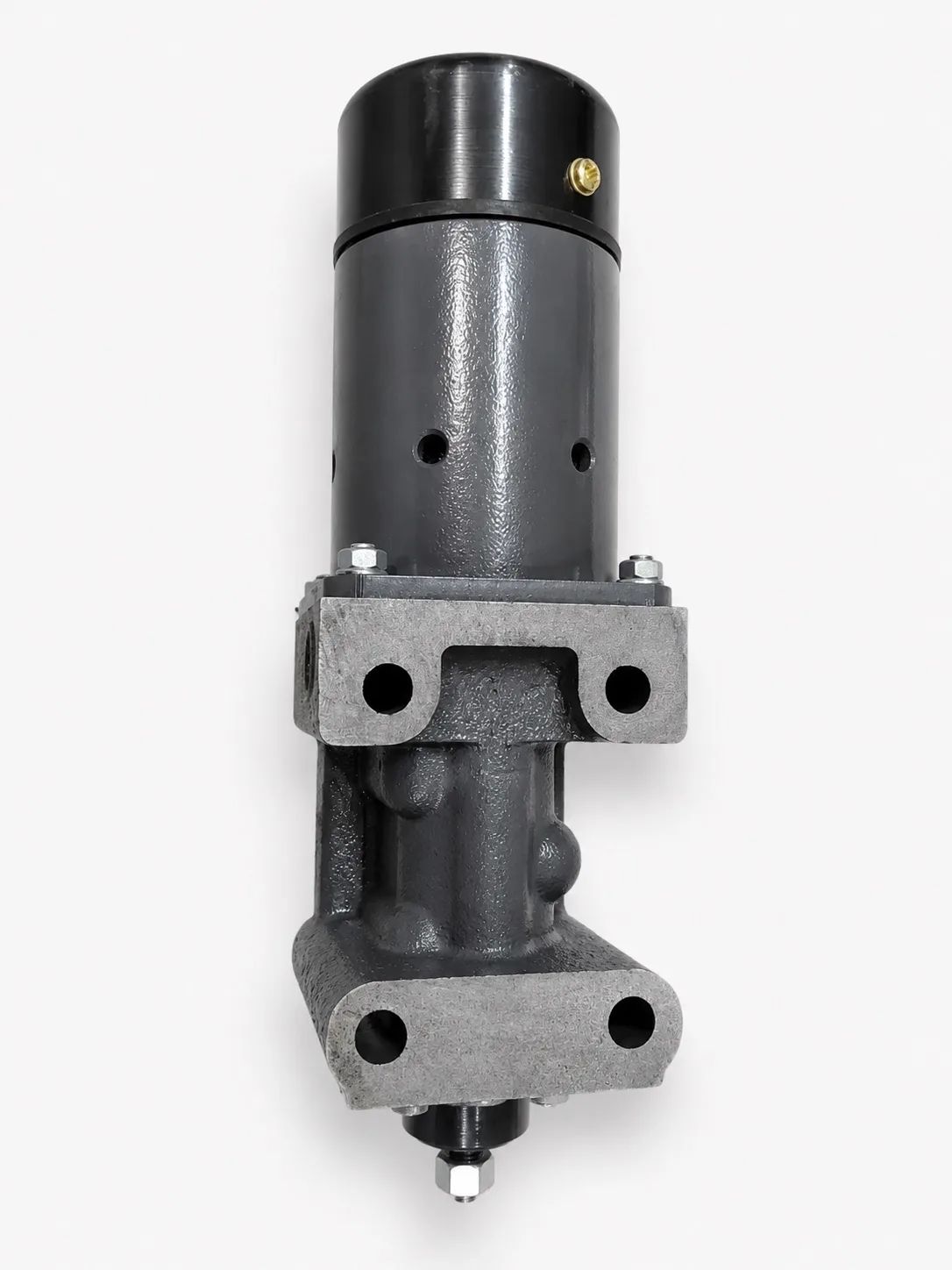

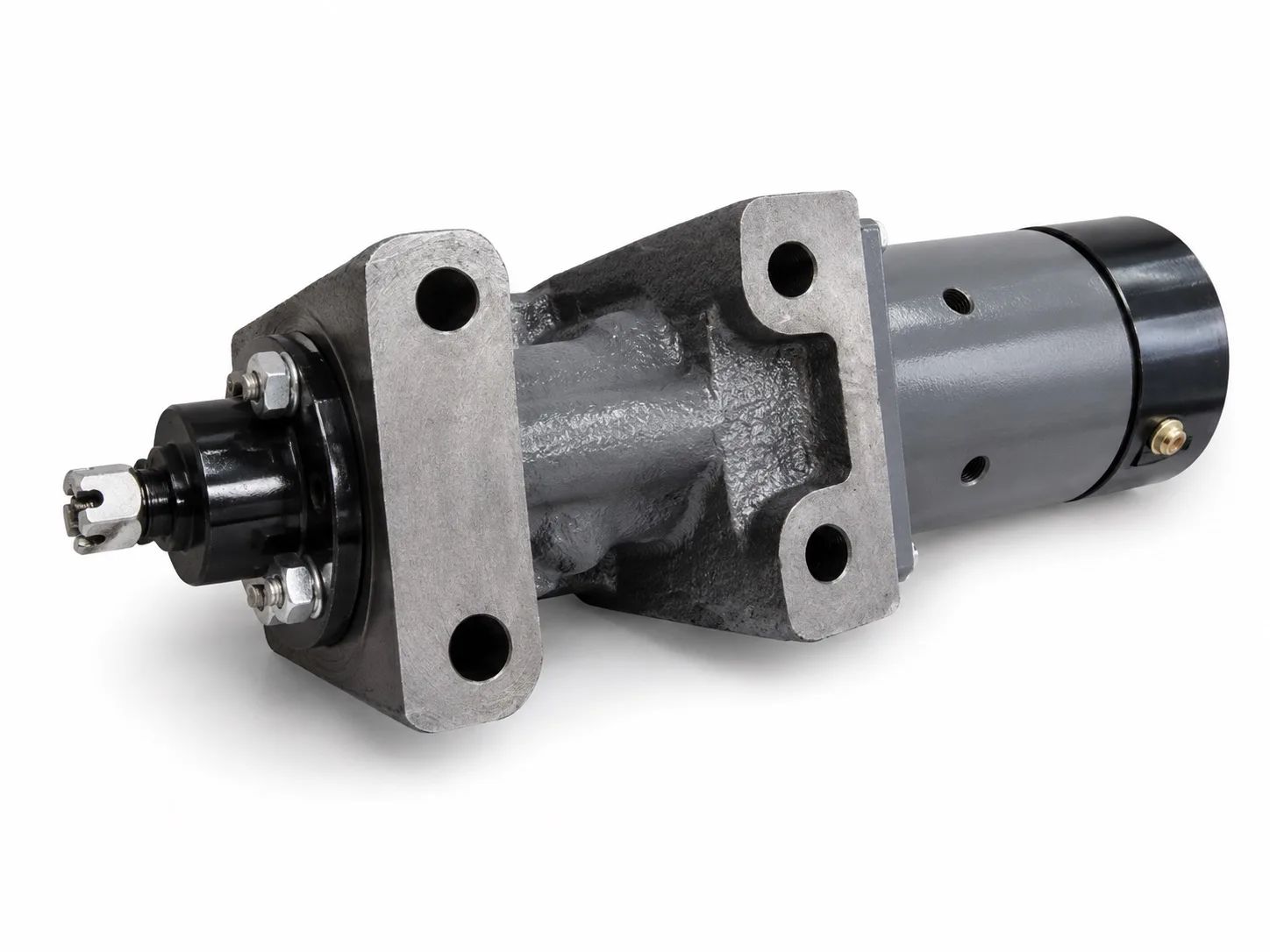

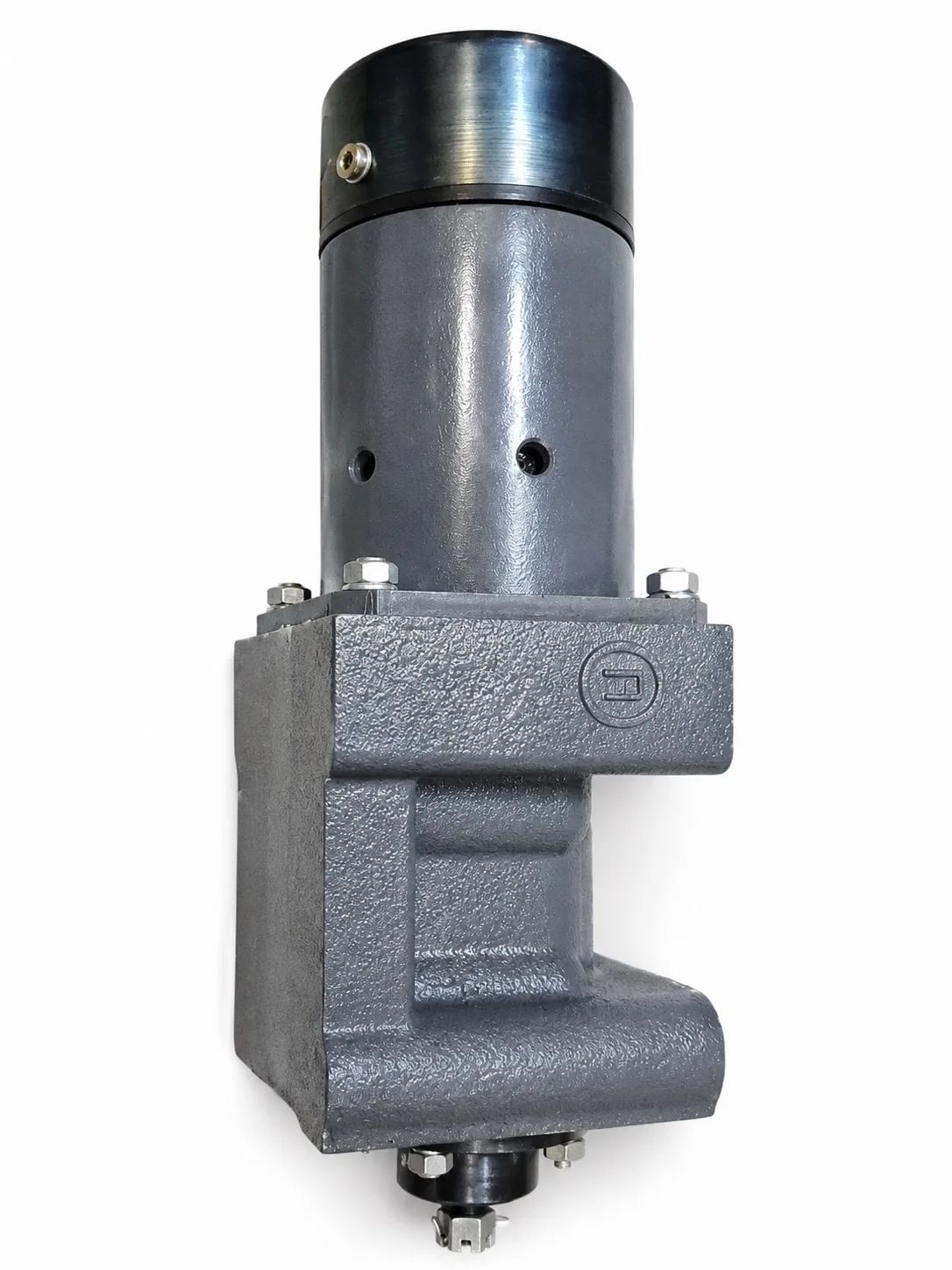

Вентиль электрогидравлический 55-335Д-00

Вентиль электрогидравлический 55-335Д-00

В плане производства: 39 шт.

Будет готово до: 31.10.2026

32 208.00 ₽ с НДС 22%

26 400.00 ₽без НДС

26 400.00 ₽

Устройство для управления потоками рабочей жидкости в гидросистемах по электрическому сигналу. Применяется в автоматических системах управления гидропередачей маневровых тепловозов: регулирует подачу масла от вихревого насоса к золотнику, выступает связующим звеном между электрической и гидравлической частями системы.

Постоянный ток, В 24, 75, 110
Давление, МПа до 0,7
Сечение клапанов, мм² 113
Масса изделия, кг 5,2
Имеет обмеднённый сердечник, что предотвращает от "залипания" при остаточном намагничивании.

Рис. 1.

Рис. 1. Вентиль электрогидравлический. 1-корпус; 2-золотник; 3-палец; 4-диск; 5-корпус катушки; 6-катушка; 7-сердечник; 8-клеммник; 9-кожух; 10-винт; 11,21-гайки; 12-пружинная шайба; 13-шайба; 14-наконечник; 15-полихлорвяниловая трубка; 16,18-пружины; 17-втулка; 19-шпилька; 20-крышка.

Рис. 2.

Рис. 2. Вентиль электрогидравлический 55-335Д-00 (поз.24) устанавливается на верхней крышке (поз.14) корпуса (поз.20) гидропередачи модульным монтажом (на посадочное место, уплотняемое резиновыми кольцами, и прикручивается гайками со шпильками) в количестве 3-х агрегатов, расположенных в один ряд. Вентиль регулирует поток рабочей жидкости (масла) от вихревого насоса (поз.23) к золотниковой коробке (поз.13). и имеет с клапаном быстрого включения (поз.22) общую систему фильтрации (поз.25). Электрическое подключение катушек производится проводами из штатного монтажного места (поз.40) на корпусе (поз.20) гидропередачи.

Вентиль электрогидравлический 55-335Д-00, купить можно отправив нам заявку через специальную форму на сайте, по электронной почте, с помощью мессенджера или связавшись с нашим менеджером по телефону.

Осуществляем доставку по России и странам СНГ. Довозим бесплатно до ТК или самовывоз.
